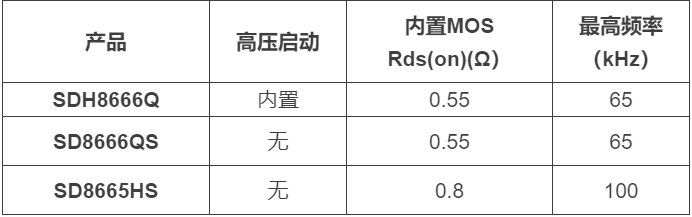

新葡京平臺微電子推出了內置大功率MOSFET的SSR反激電源管理芯片SDH8666Q系列，該系列產品是新葡京平臺微電子新一代SSR反激控制芯片，采用了自有專利EHSOP5貼片封裝，內置高壓大功率MOSFET，可廣泛適用于36W適配器或48W開放環境，包括通用適配器、快充、顯示器和平板電視等。系列產品包括：
新葡京平臺微電子此次推出的SDH8666Q系列產品有諸多優勢：產品采用自有專利EHSOP5貼片封裝，更適于自動化生產；封裝厚度僅為1.6mm，是TO252封裝的2/3，對外殼溫升影響更?；Rthja為60℃/W，與TO252相當，而Rthjc僅為1.05℃/W，是TO252封裝的1/2，更有利于散熱。封裝效果如下圖所示：

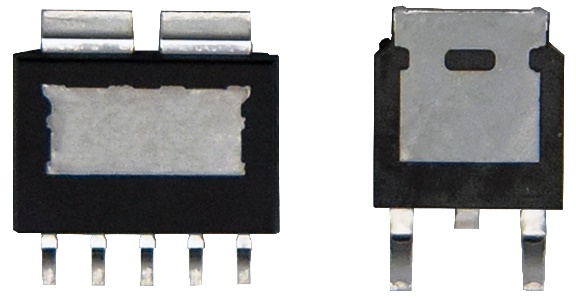

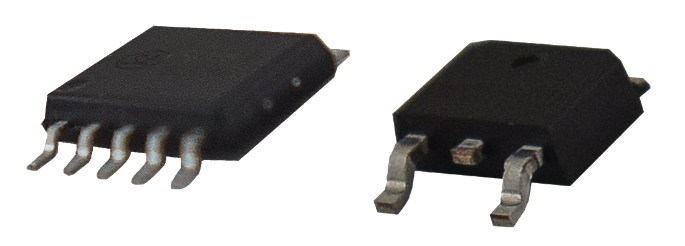

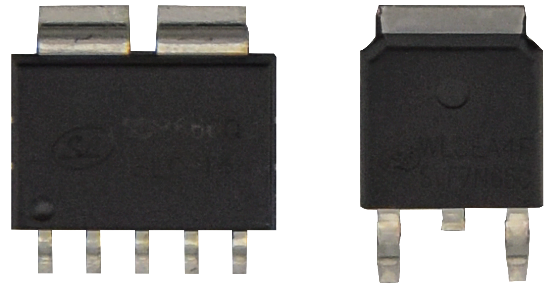

▲EHSOP5 ▲TO252
▲EHSOP5 ▲TO252
▲EHSOP5 ▲TO252
此外，該系列產品內置了專利高壓EDMOS，也采用了專利高壓啟動控制電路，省略傳統電路的啟動電阻，待機功耗低至40mW，具有快速啟動，輕載高效等優點。在啟動過程中采用高壓耗盡型MOSFET進行高壓充電，芯片啟動后高壓啟動控制器控制該MOSFET關斷，相比其他高壓啟動方式可靠性更高，更易通過雷擊浪涌測試。
全系列產品滿足CoC V5 Tier 2能效，采用了QR+PWM+PFM+Burst Mode控制模式。其中，產品優化了QR模式抖頻控制，在系統工作于CCM或QR模式時采用不同的抖頻策略，優化抖頻控制，降低系統EMI噪聲。QR模式下，采用優化抖頻后的IC比無抖頻IC的傳導噪聲低5dB左右。
值得注意的是，該系列產品具有VCC HOLD功能，防止輕載或動態切換時芯片欠壓重啟，產品還具有完善的保護功能，包括VCC OVP, OCP, OTP, Brown In/Brown Out，輸出OVP，原邊電流采樣電阻短路保護，輸出短路保護，副邊整流管短路保護等。目前該系列電路已經大批量銷售，獲得了市場的青睞。

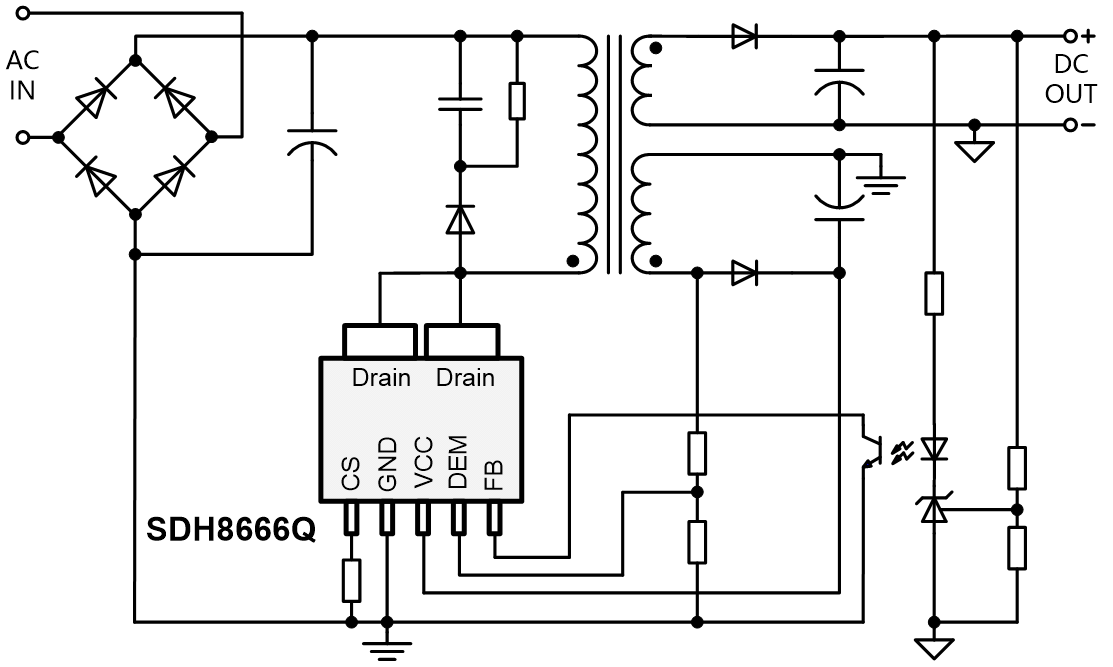

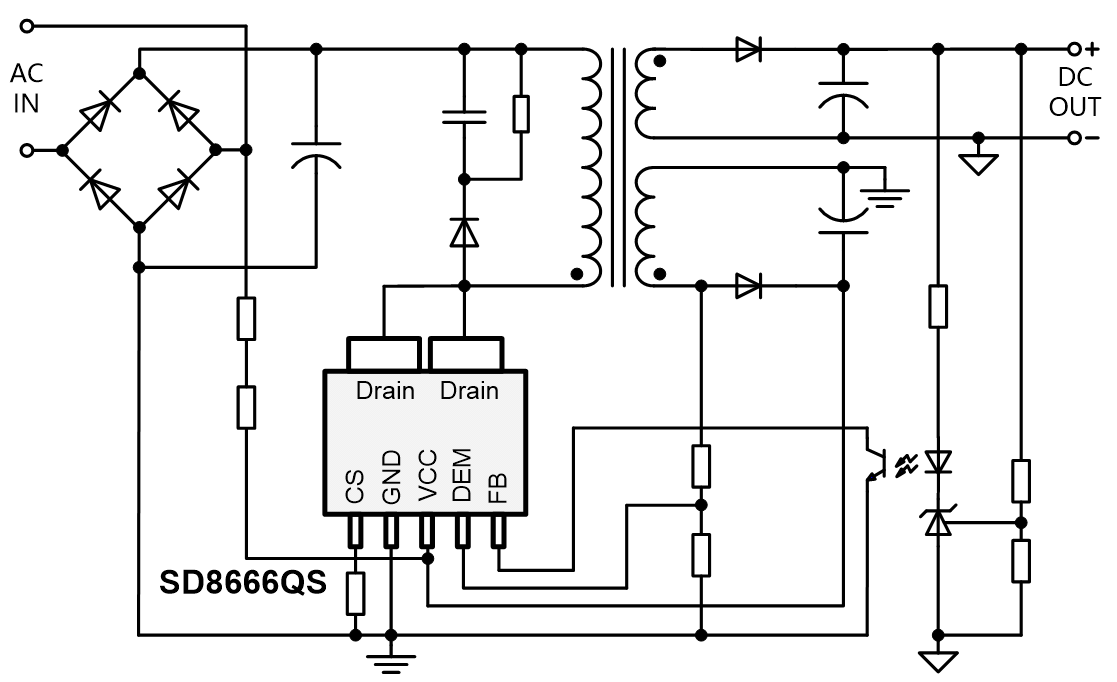

SDH8666Q（內置高壓啟動電路）和SD8666QS的典型應用分別如下圖所示：

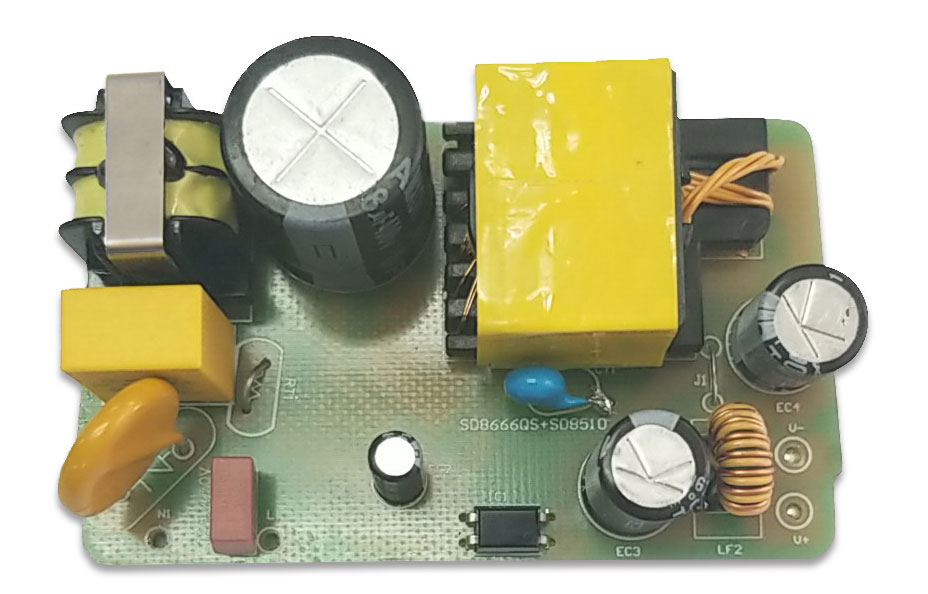

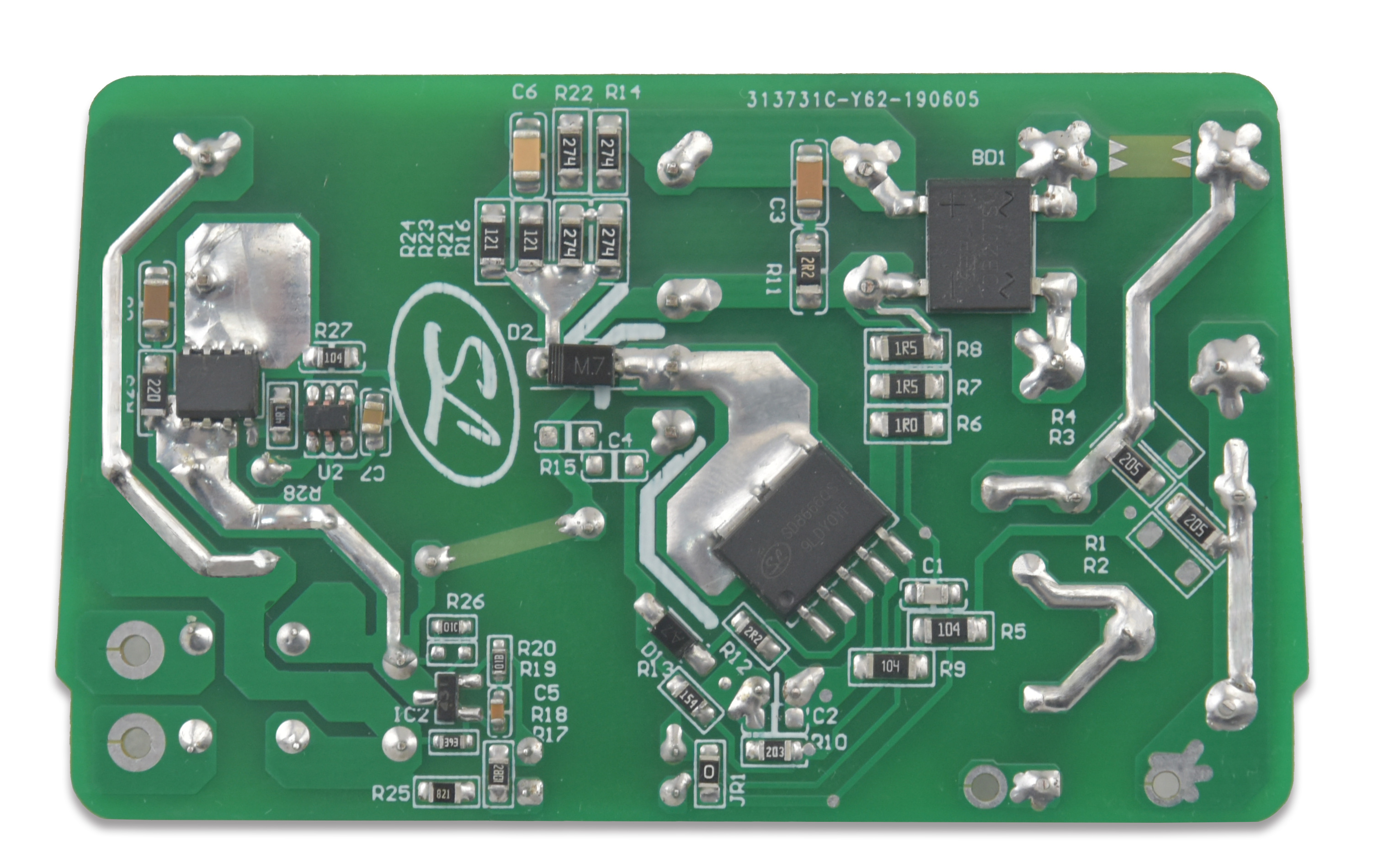

12V/3A DEMO（75mm*45mm*23mm）效果如下圖所示：
