SA1117B是一款正電壓輸出的低壓降三端線性穩壓電路，在1A輸出電流下典型壓降為1.2V。
SA1117B分為兩個版本：固定電壓輸出版本和可調電壓輸出版本，固定輸出電壓為1.2V，1.5V，1.8V，2.5V， 3.3V，5.0V。

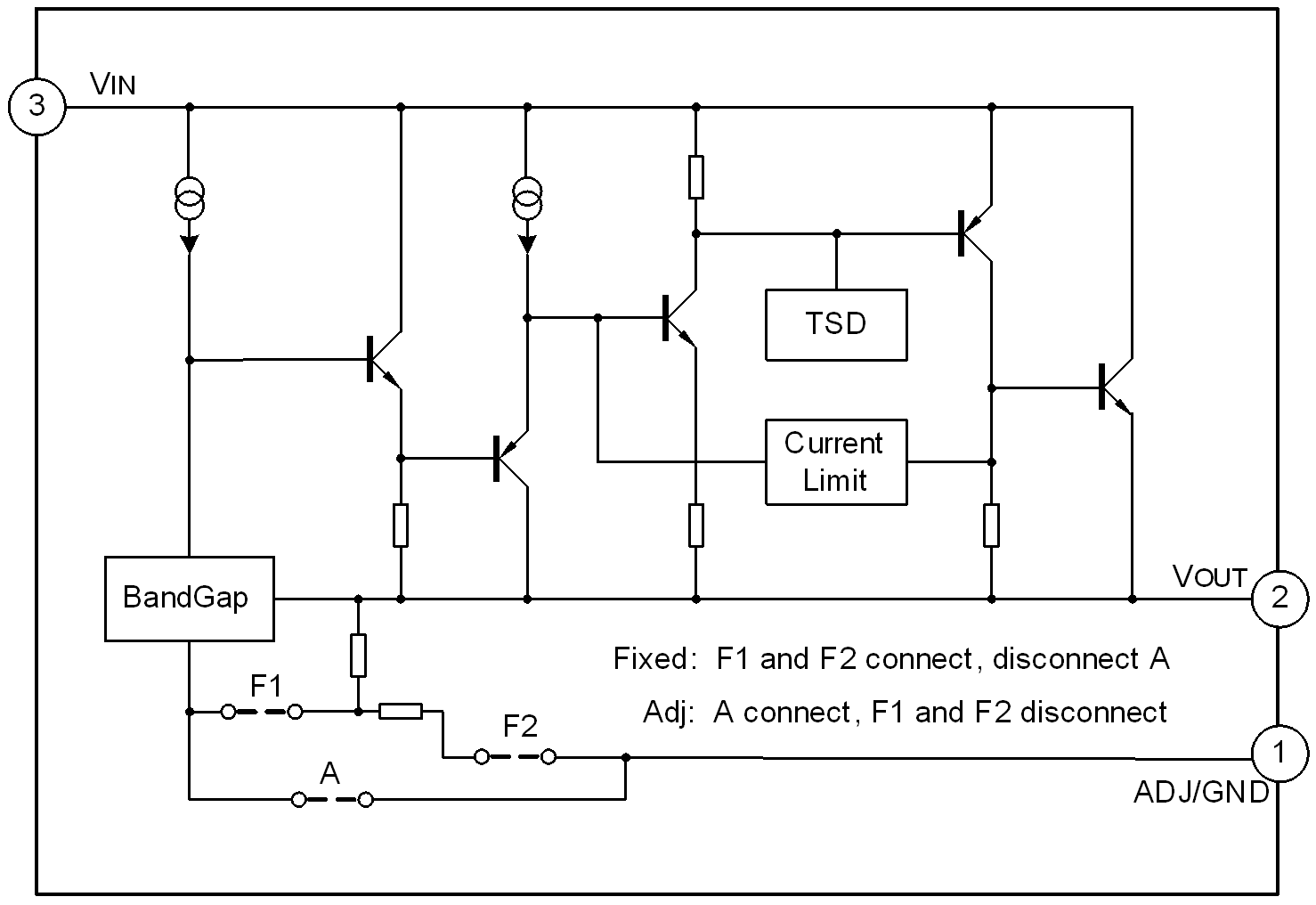

SA1117B內部集成過熱保護和限流電路，適用于各類電子產品。
固定輸出電壓：1.2V，1.5V，1.8V，2.5V， 3.3V，5.0V
可調節輸出電壓
低壓降電壓：典型1.2V@1A
限流功能
過熱切斷
溫度范圍：-40°C~ 125°C
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|
| SA1117BH-ADJTR | SOT-223-3L | SA1117BH-ADJ | 無鹵 | 編帶 | |
| SA1117BH-1.2TR | SOT-223-3L | SA1117BH-1.2 | 無鹵 | 編帶 | |
| SA1117BH-1.5TR | SOT-223-3L | SA1117BH-1.5 | 無鹵 | 編帶 | |
| SA1117BH-1.8TR | SOT-223-3L | SA1117BH-1.8 | 無鹵 | 編帶 | |
| SA1117BH-2.5TR | SOT-223-3L | SA1117BH-2.5 | 無鹵 | 編帶 | |
| SA1117BH-3.3TR | SOT-223-3L | SA1117BH-3.3 | 無鹵 | 編帶 | |
| SA1117BH-5.0TR | SOT-223-3L | SA1117BH-5.0 | 無鹵 | 編帶 | |
| SA1117BD-ADJTR | TO-252-2L | SA1117BD-ADJ | 無鹵 | 編帶 | |
| SA1117BD-1.2TR | TO-252-2L | SA1117BD-1.2 | 無鹵 | 編帶 | |
| SA1117BD-1.5TR | TO-252-2L | SA1117BD-1.5 | 無鹵 | 編帶 | |
| SA1117BD-1.8TR | TO-252-2L | SA1117BD-1.8 | 無鹵 | 編帶 | |
| SA1117BD-2.5TR | TO-252-2L | SA1117BD-2.5 | 無鹵 | 編帶 | |
| SA1117BD-3.3TR | TO-252-2L | SA1117BD-3.3 | 無鹵 | 編帶 | |
| SA1117BD-5.0TR | TO-252-2L | SA1117BD-5.0 | 無鹵 | 編帶 | |

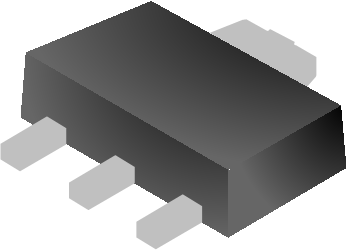

| SA1117BR-ADJTR | SOT-89-3L | BAJR | 無鹵 | 編帶 | |
| SA1117BR-1.2TR | SOT-89-3L | B12R | 無鹵 | 編帶 | |
| SA1117BR-1.5TR | SOT-89-3L | B15R | 無鹵 | 編帶 | |
| SA1117BR-1.8TR | SOT-89-3L | B18R | 無鹵 | 編帶 | |
| SA1117BR-2.5TR | SOT-89-3L | B25R | 無鹵 | 編帶 | |
| SA1117BR-3.3TR | SOT-89-3L | B33R | 無鹵 | 編帶 | |
| SA1117BR-5.0TR | SOT-89-3L | B50R | 無鹵 | 編帶 |
